游梁式抽油機俗稱“磕頭機”，是目前各個油田所普遍采用的抽油機，但是目前的抽油機系統普遍存在著效率低、能耗大、沖程和沖次調節不方便等明顯的缺點。下面就和變頻器廠家?jiàn)W卓科技一起來了解一下變頻器在游梁式抽油機上的應用?！?/span>
一、抽油機負載分析

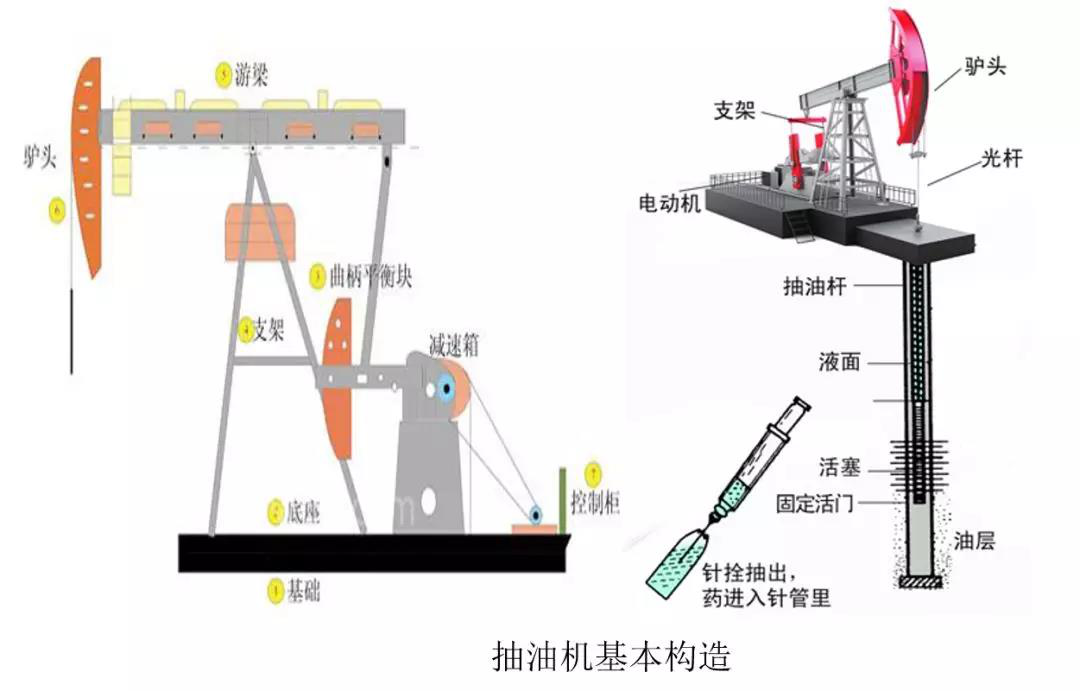

1. 國內應用最廣泛的是游梁式豎井抽油機，它有三部分組成：
1) 地面部分：由電動機、減速器和四連桿構成；
2) 井下部分：抽油泵（吸入閥、泵筒、柱塞和排油閥），它懸掛在套管中的下端；
3) 抽油桿柱：連接地面抽油機和井下抽油泵的中間部分。
2. 抽油機的電機負荷是按周期變化的，開始起動時，負荷很大，要求啟動轉矩很大。正常運行時負荷率很低，一般在20%左右，高時負荷率只有30%。電機的負荷曲線有2個峰值，分別為抽油機上、下沖程的“死點”。
抽油機在未進行平衡的條件下，上、下沖程的負載極度不均衡，在上沖程時，需要提起抽油桿柱和液柱，電機需付出很大能量。在下沖程時，抽油桿柱對電機作功，使電機處于發電狀態。造成過大的沖擊電流，沖擊電流最大可是5倍的工作電流，甚至達到額定電流的3倍。調整好平衡配重，可降低沖擊電流是正常工作電流的1.5倍。
抽油機的負載特性：是恒速運行，由于配重，是變轉矩，變功率負載在一個循環周期內有兩次發電狀態，起動力矩大、慣性大。在國內油田使用的抽油機普遍存在的問題：運行時間長，“大馬拉小車”，效率低，耗能大，沖程和沖次調節不方便，有時空抽現象。
二、針對當前抽油機變頻改造存在的問題，奧卓公司提出以下解決方案：
1) 采用永磁同步變頻調速技術，使電機轉速與抽油機負載匹配。在前期井中由于剛開采，油量大，讓變頻器運行到65HZ，電機轉速提高30%，采油率比工頻提高20%，工效提高1.2倍。在中、后期井中，油量減小，降低轉速，減少沖程，一般頻率運行至35~40HZ之間，電機轉速下降30%。節電率可達25%，而且提高了功率因數。
2) 動態調節抽油機的沖程頻次，隨著油井由淺入深的抽取，油量逐漸減小，出現泵充滿度不足，泵效下降，當油井的供油能力小于抽油泵排量時，就造成泵抽空和液擊現象。降低頻率，電機轉速下降，提高充滿度，不僅節能而且增加原油產量。
3) 動態調節抽油機上下行程的速度，適當降低下行程速度，提高泵內的充滿度，適當提高上行程速度，可減小提升中漏失系數，使抽油機工作在最佳運行狀態，有效提高單位時間內原油產量。
4) 起動力矩大，運行中負荷低，沖擊電流大
要從根本上解決問題，加大電動機極對數或增大減速箱速比，增大輸出力矩。變頻器正常運行80~90HZ。這也有利于減少發電狀態的能量，減少“泵升電壓”。
5) 再生能量的處理問題
*增大變頻器直流側濾波電容的容量；
*減少制動電阻值，提高制動系統的耗電能力，或直接使用回饋制動，減小能量損失；
*發電時，頻率增大。
6） 防空抽，增產。動態調節抽油機沖程頻次和上、下行程速度。設定電機的輸出功率標準值，實時檢測電機輸出功率，控制電機轉速，大于標準值，加速。反之減速，實現閉環控制。
三．抽油機實測數據
通過奧卓多個系列變頻器在各個型油田的實際使用數據測算可得，在油田游梁式抽油機的應用中，變頻節能比可達30～50%，同時，產油量可增加20～30%。綜上所述，奧卓QD803產品作為高新技術產品，已廣泛應用石油行業的各部門。
由于油井的類型和工況千差萬別，井下滲油和滲水量每時每刻都在變?？念^機的負載變化是無規律的，故采用QD803永磁同步變頻調速技術，使磕頭機完全發揮功效，實現系統效率的提高，達到節能增產的目的。
以上就是關于“油田游梁式抽油機存在的問題，6條方案幫您解決”的全部介紹了，希望本篇內容可以幫助到大家，想要了解更多的相關信息可以持續關注我們。
