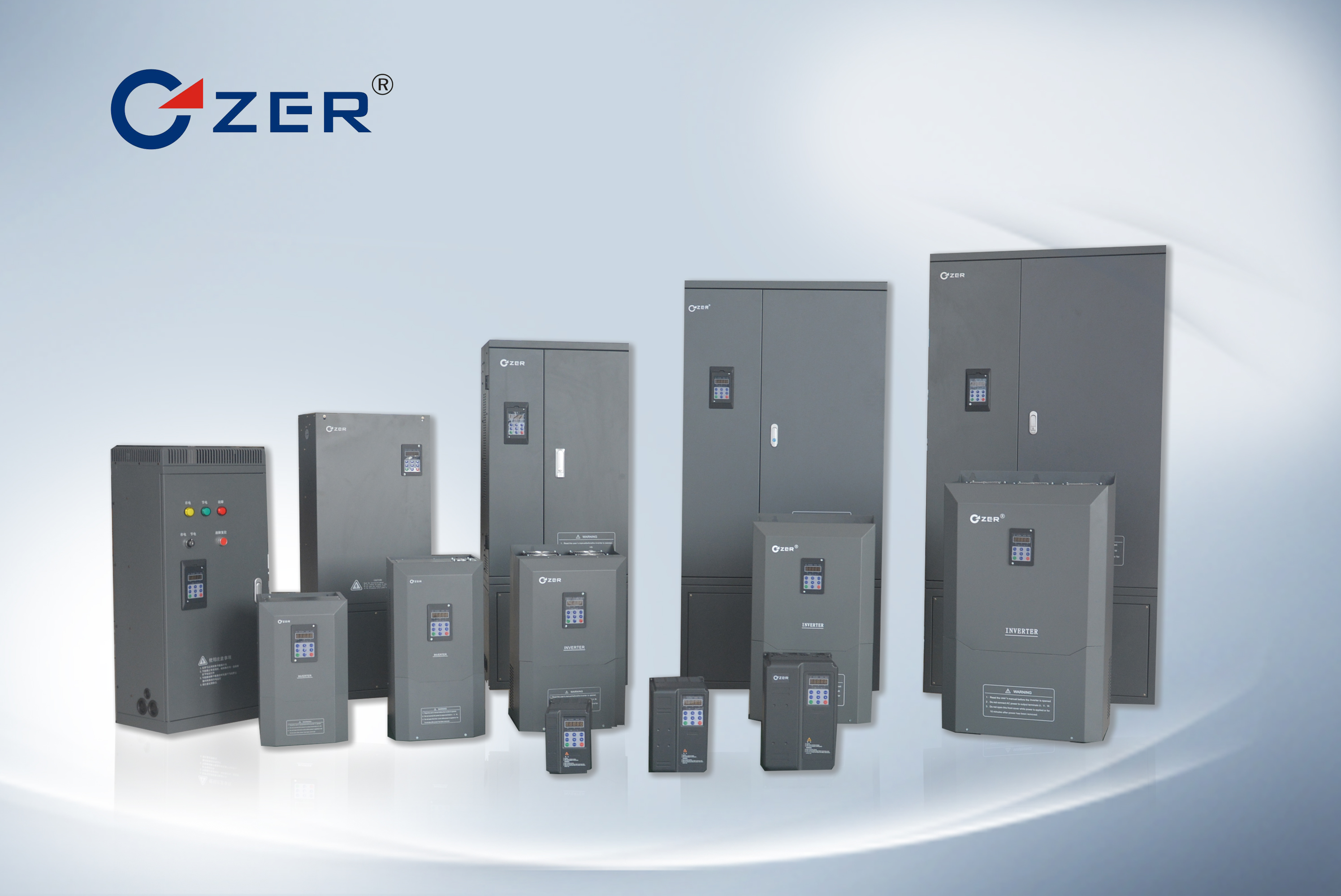

您知道變頻器在應用時的技巧嗎？接下來變頻器廠家奧卓科技一起帶你來了解更多！
1.信號線及控制線應選用屏蔽線，這樣對防止干擾有利。當線路較長時，例如距離躍100 m，導線截面應放大些。信號線及控制線不要與動力線放置在同一電纜溝或橋架中，以免相互干擾，最好穿管放置，這樣更合適。
2.變頻器閉環控制一般都是正作用的，即輸入信號大，輸出量亦大（例如中央空調制冷工作時及一般壓力、流量、溫度等控制時）。但亦有反作用的，即輸入信號大，輸出量反?。ɡ缰醒肟照{在制熱工作時以及供熱站的取暖熱水泵）。
3.傳輸信號以選用電流信號為主，因電流信號不容易衰減，亦不容易受干擾。實際應用中傳感器輸出的信號是電壓信號，可以通過變換器將電壓信號變換成電流信號。
4.在閉環控制時能選用壓力信號的，就不要選用流量信號。這是因為壓力信號傳感器價格低，安裝容易，工作量小，調試方便。但工藝過程有流量配比要求的，且要求精確時，那就必須選用流量控制器，并根據實際的壓力、流量、溫度、介質、速度等來選用合適的流量計（例如電磁式、靶式、渦街式、孔板式等）。
5.變頻器內置的PLC、PID功能適合用于信號變動量較小、較穩定的系統。但由于內置的PLC、PID功能在工作時只調時間常數，所以難以得到較為滿意的過度過程要求，而且調試比較費時。
6.信號變換器在變頻器外圍電路中亦被經常用到，一般由霍爾元件加電子線路組成。按信號變換和處理方式可分為電壓變電流、電流變電壓、直流變交流、交流變直流、電壓變頻率、電流變頻率、一進多出、多進一出、信號疊加、信號分路等各種變換器。
7.變頻器在應用時往往要配外圍電路，其方式常有：
?。?）由自制繼電器等控制元件組成的邏輯功能電路；
?。?）買現成的單元外置電路；
?。?）選用簡易可編程控制器LOGO；
?。?）使用變頻器不同功能時，可選用功能卡；
?。?）選用中小型可編程序控制器。
8.多臺水泵并聯恒壓供水（例如城市自來水廠的清水泵、中大型水泵站、供熱水中心站等）的變頻技術改造方案常見的有以下兩種：
方案（1）節省初投資，但節能效果差。起動時先起動變頻器至50 Hz 后，再起動工頻，后轉入節能控制。供水系統中只有采用變頻器拖動的水泵，壓力略小些，系統存在湍流現象，有損耗；
方案（2）投資較大，但比方案（1）多節能20%，猿臺泵壓力一致，無湍流損耗，效果更佳。
9.多臺水泵并聯恒壓供水時采用信號串聯方式只用一個傳感器，其優點如下。
?。?）節省成本。只要一套傳感器及PID。
?。?）因只有一個控制信號，所以輸出頻率一致，即同頻率，這樣壓力亦一致，不存在湍流損耗。
?。?）恒壓供水時，當流量變化，泵的開動臺數通過PLC 控制隨之變化。最少時1 臺，中等量時2臺，較大量時3 臺。當變頻器不工作停機時，電路（電流）信號是通路的（有信號流入，無輸出電壓、頻率）。
?。?）更有利的是，因為系統只有一個控制信號，即使3 臺泵投入不同，但工作頻率卻相同（即同步），壓力亦一致，這樣湍流損耗為零，亦即損耗最小，所以節電效果最佳。
10.動壓、靜壓、全壓三者間關系如下。
靜壓是水泵出水口壓力直至最高點時所需壓力（揚程），一般每10 m高水柱是1 kg水壓。
動壓是水流動過程中，液體與管壁、閥門（調節閥、制回閥、減壓閥等）、同一斷面不同層存在的流速差所引起的阻力所造成的壓力降，這部分計算很困難，按實際經驗，動壓臆20%（最大時）靜壓值。
全壓＝（靜壓+動壓）＝1.2 靜壓。
水泵一定要設定下限頻率約在30 Hz，否則易把封閉管內水抽空。因大量空氣溶入水中，待起動水泵時，易產生氣室，形成高壓危險。
以上就是關于“變頻器廠家詳解變頻器應用時的10個技巧”的全部介紹了，希望本篇內容可以幫助到大家，想要了解更多的相關信息可以持續關注我們。
